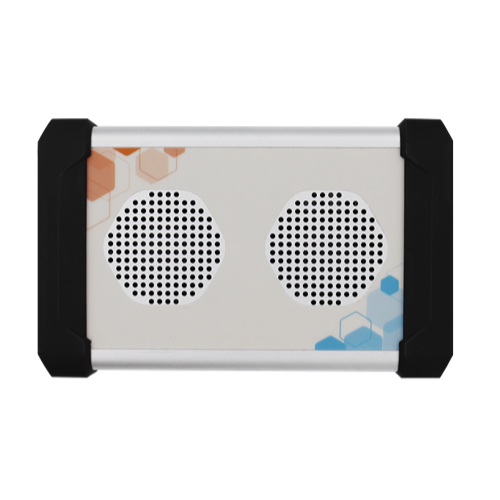

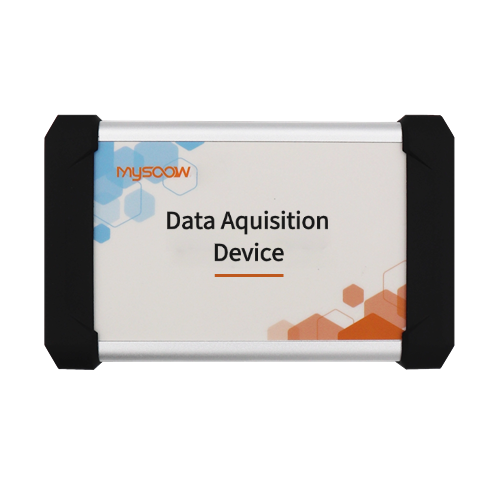

LD714x-xx14

2/4/8通道同步取樣；
每通道10/20/40/80Msps，14位；
輸入頻寬DC-5/10/20/40MHz；
輸入範圍：可設定為±1V、±2V、±5V、±10V；
輸入阻抗：50Ω/1MΩ；

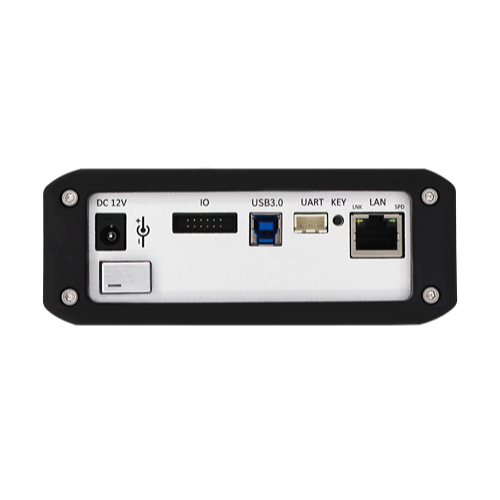

多種通訊接口可供選擇：USB/網口/光口；
支持FPGA二次開發；
軟體開發包支援C/C++，LabVIEW，Matlab等；
系統支援Windows、Linux。

描述

· LD714x-xx14是邁碩「靈動」系列PCIe擷取卡，支援2/4/8頻道，14bit，實現10/20/40/80Msps同步取樣，板載DDR3記憶體顆粒，擁有512MB/1GB儲存容量，並支援更大容量客製化。
·提供多種通訊接口，可選支援RJ45、USB 3.0、10G光口。
·支援硬體觸發、軟體觸發、手動觸發等多種觸發方式，也支援連續採樣模式。
·支援用戶二次開發，提供DLL動態連結池。
·配備上位機Demo軟體，支援闆卡的配置及資料的即時顯示與儲存。
應用場景：光學相干斷層掃描（OCT）、無損檢測、波形記錄儀、多通道瞬態記錄儀

訂購資訊

模型	描述

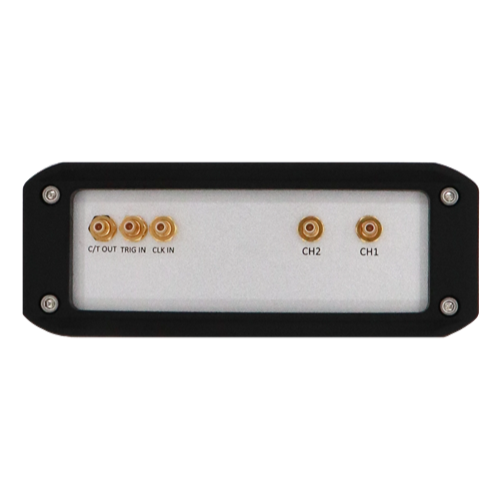

LD7142-10M14	2頻道14bit，10Msps，USB/網路埠/光口，頻寬DC-5MHz
LD7142-20M14	2頻道14bit，20Msps，USB/網路埠/光口，頻寬DC-10MHz
LD7142-40M14	2頻道14bit，40Msps，USB/網路埠/光口，頻寬DC-20MHz
LD7142-80M14	2頻道14bit，80Msps，USB/網路埠/光口，頻寬DC-40MHz

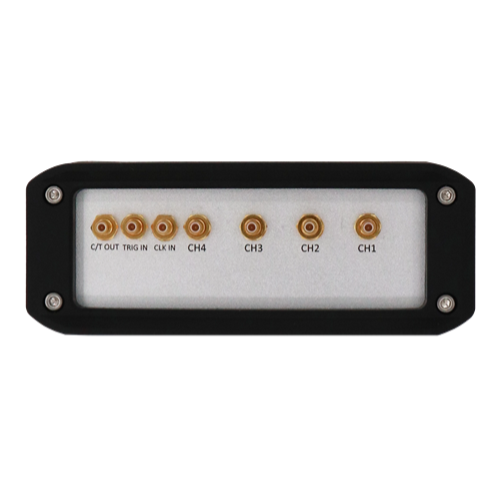

LD7144-10M14	4頻道14bit，10Msps，USB/網路埠/光口，頻寬DC-5MHz
LD7144-20M14	4頻道14bit，20Msps，USB/網路埠/光口，頻寬DC-10MHz
LD7144-40M14	4頻道14bit，40Msps，USB/網路埠/光口，頻寬DC-20MHz
LD7144-80M14	4頻道14bit，80Msps，USB/網路埠/光口，頻寬DC-40MHz

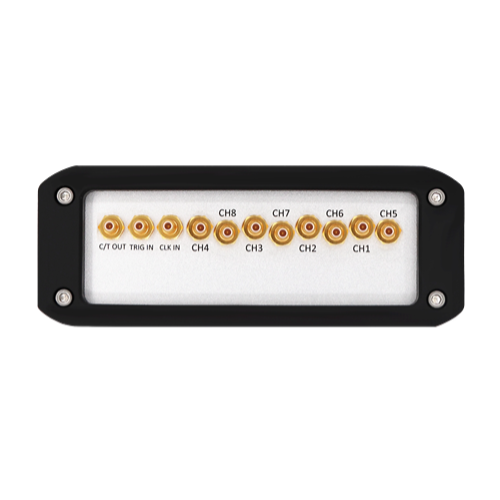

LD7148-10M14	8通道14位，10Msps，USB/網路埠/光口，頻寬DC-5MHz
LD7148-20M14	8通道14位，20Msps，USB/網路埠/光口，頻寬DC-10MHz
LD7148-40M14	8頻道14bit，40Msps，USB/網路埠/光口，頻寬DC-20MHz
LD7148-80M14	8頻道14位，80Msps，USB/網路埠/光口，頻寬DC-40MHz

文件下載

LD714x-xx14簡介
